Laserliner CenterScanner Compact – Système de guidage de perçage – Réf. 075.400A

Le Laserliner® CenterScanner Compact 075.400A est un appareil professionnel de guidage du perçage composé d'un émetteur TX et d'un récepteur RECV. Il permet de déterminer précisément les points d'entrée et de sortie lors du perçage à travers les murs et plafonds et d'aligner le canal de perçage jusqu'à 120 cm d'épaisseur. Son écran LCD indique également la profondeur de perçage nécessaire jusqu'à 150 cm. Des indicateurs LED, des signaux sonores et des repères de marquage facilitent le centrage précis.

• 🎯 Guidage jusqu'à 120 cm
• 📏 Profondeur jusqu'à 150 cm
• 📊 Précision typ. ±3 %
• ⚡ Alerte câbles 230 V
• 🔩 Détection métal
• 🧰 Mallette incluse

Points forts

Localisation précise du point de sortie
Le système émetteur/récepteur permet de déterminer la position correspondante de l'autre côté d'un mur ou d'un plafond afin d'aligner correctement le canal de perçage. Jusqu'à 120 cm d'épaisseur de paroi
La détection de position du récepteur fonctionne sur une plage de 2 à 120 cm, adaptée notamment aux murs et plafonds épais. Profondeur de perçage jusqu'à 150 cm
L'écran LCD intégré permet de déterminer la profondeur de perçage nécessaire sur une plage de 2 à 150 cm. Guidage visuel par LED
Des indicateurs LED clairement visibles facilitent la localisation et le positionnement précis du récepteur par rapport à l'émetteur. Signal sonore désactivable
La localisation est complétée par des signaux acoustiques pouvant être désactivés selon les conditions de travail. Repères de centrage intégrés
L'émetteur et le récepteur disposent de repères de marquage facilement accessibles permettant de reporter précisément le centre du futur perçage. Détection du métal
Le CenterScanner Compact intègre une fonction de détection des objets métalliques afin d'apporter une information supplémentaire avant le perçage. Avertissement des câbles 230 V
L'appareil dispose d'une fonction d'avertissement pour les câbles électriques de 230 V détectés dans la zone contrôlée. Avertissements visuels et sonores
Lors de l'identification d'objets étrangers, l'utilisateur est averti par des signaux visuels et acoustiques.

Caractéristiques techniques

Capacités de mesure

Alignement du perçage
120 cm
maximum Profondeur affichée
150 cm
maximum Précision
Typ. 3 %
de la profondeur mesurée

Principe de fonctionnement

1 Positionner l'émetteur
Placer le CenterScanner Compact TX sur le point prévu pour l'entrée du perçage. 2 Localiser avec le récepteur
Déplacer le RECV sur la face opposée. Les indicateurs LED et les signaux acoustiques guident l'utilisateur vers la position correspondante. 3 Marquer et percer
Utiliser les repères intégrés pour marquer précisément le centre et connaître la profondeur de perçage nécessaire.

Aide à la détection avant perçage

⚡ Câbles 230 V
Une fonction dédiée avertit l'utilisateur lorsqu'un câble électrique de 230 V est détecté dans la zone contrôlée. 🔩 Objets métalliques
La détection du métal permet d'identifier la présence d'éléments métalliques et génère des avertissements visuels et acoustiques.

Conditions d'utilisation

Récepteur RECV
Température de fonctionnement : -30 °C à +40 °C Émetteur TX
Température de fonctionnement : -20 °C à +40 °C Humidité de fonctionnement
Jusqu'à 80 % HR, sans condensation. Altitude maximale
Jusqu'à 2 000 m au-dessus du niveau moyen de la mer. Stockage
Température : -20 °C à +60 °C Humidité de stockage
Jusqu'à 85 % HR, sans condensation.

Contenu de la livraison

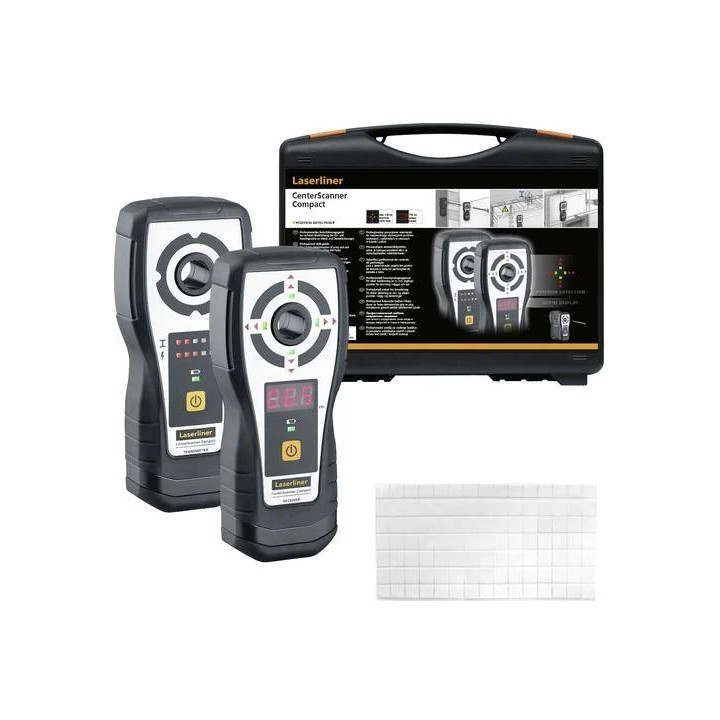

✓ Émetteur CenterScanner Compact TX ✓ Récepteur RECV ✓ Mastic collant ✓ 4 pads de glissement ✓ Piles ✓ Mallette de transport

Applications recommandées

✓ Perçage traversant de murs ✓ Perçage de plafonds ✓ Carottage ✓ Installation de conduites ✓ Passage de câbles ✓ Installation technique du bâtiment ✓ Rénovation ✓ Travaux professionnels de perçage

✅ Déterminer précisément où ressortira le foret avant de traverser le mur Avec son système émetteur/récepteur, son alignement jusqu'à 120 cm d'épaisseur, son affichage de profondeur jusqu'à 150 cm et ses fonctions de détection du métal et d'avertissement des câbles 230 V, le Laserliner® CenterScanner Compact 075.400A constitue une solution professionnelle pour préparer et sécuriser les perçages traversants dans les murs et plafonds. https://www.youtube.com/watch?v=U5xsaTiebaI
